MX-5 Lenkradfernbed.-Adapter Mazda auf Pioneer / BOSE Soundsystem

"Lenkradfernbed.-Adapter Mazda auf Pioneer / BOSE Soundsys."

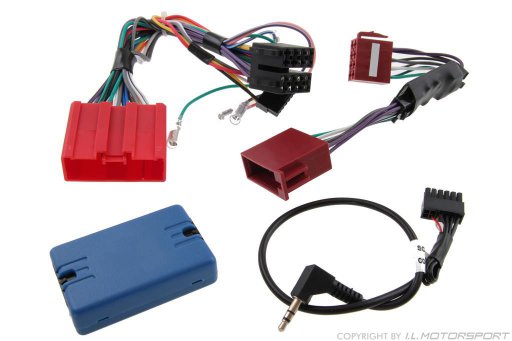

Der Adapter ist ein „Lenkrad-Interface“: Er ermöglicht, dass nach dem Einbau eines Nachrüstradios weiterhin die Tasten am Lenkrad (z. B. Lautstärke, Titelwechsel) funktionieren.
Andere Fahrzeug-Signale
Neben der Lenkradsteuerung liefert der Adapter auch andere Signale: Geschwindigkeitsimpuls („Speed Pulse“), Rückwärts-Signal („Reverse“) und Handbrems-Signal („Park Brake“).
Außerdem wird der OEM-AUX-Eingang des Bose-Systems mit durchgereicht („retain OEM aux input“) – sinnvoll, wenn das Serienradio einen AUX-Anschluss hatte.

Kompatibilität
Er ist passend für Mazda MX-5 NC (Baujahre etwa 2005–2015 mit Bose) laut Installationsanleitung.

Konfigurierbare Einstellungen
Der Adapter hat DIP-Schalter (kleine Schalter auf dem Gehäuse), mit denen man die Konfiguration für verschiedene Fahrzeug-Setups einstellen kann. In der Anleitung gibt es Tabellen, welche DIP-Switch-Einstellung für welchen MX-5 genau passt.

Warum braucht man diesen Adapter?
Wenn du das originale Bose-Radio durch ein Nachrüstradio ersetzen willst, verlierst du ohne Adapter oft die Funktion der Lenkradtasten. Der Adapter sorgt dafür, dass diese beibehalten werden.
Weil der Bose-Verstärker („Amp“) im MX-5 NC Teil des Soundsystems ist, ist die Verkabelung anders (nicht ganz so simpel wie bei einfachen Radios). Der Adapter hilft, die Signale korrekt zu übersetzen / weiterzureichen.
Einige dieser Adapter geben auch wichtige Fahrzeug­informationen weiter (Geschwindigkeit, Rückwärtsgang etc.), was insbesondere bei bestimmten Nachrüstradios nötig sein kann (z. B. für Display-Funktionen, Kamera-Umschaltung usw.).

Worauf sollte man beim Einbau achten?
Batterie abklemmen: Bevor man den Adapter anschließt, sollte man die Negativ-Klemme der Batterie abziehen – zur Sicherheit.
Richtigen Steckverbinder finden: Der Adapter hat einen 24-Pol Mazda-Stecker (OEM-Stecker), den man mit dem originalen Stecker im Fahrzeug verbinden muss.
DIP-Switch korrekt setzen: Je nach Fahrzeug-Setup (welches Bose-System, welches Nachrüstradio) müssen die DIP-Schalter passend konfiguriert werden, damit alle Funktionen korrekt erkannt werden.
Kabelverlegung & Sicherung: Die „flying wires“ (z. B. Speed-Pulse-Leitung) müssen sauber verlegt werden, damit sie nicht gestört werden oder Schäden nehmen.
Funktion prüfen: Nach dem Einbau sollte man testen: Lenkradtasten, Radio, Rückwärtsgang (bzw. ob das Signal durchkommt), Handbremse etc.
Mögliche Einschränkungen oder Probleme
Bei manchen Radios kann es sein, dass nicht alle Lenkradtasten exakt wie vorher funktionieren – je nach Kompatibilität des Nachrüstradios mit dem Interface.
Falsche DIP-Switch-Einstellung kann dazu führen, dass bestimmte Signale nicht korrekt erkannt werden.
Wenn der Adapter nicht korrekt geerdet wird bzw. die Masseleitung nicht sauber angeschlossen ist, kann es Störungen geben.
Achtung:
Nur bei Umbau auf ein Pioneer Gerät !
Nur für MX-5 Modelle mit Bose Soundsystem !

Bitte Beachten:
NBFL 2000 - 2005 nur Modelle mit original Bose Soundsystem
NC 2005 - 2008 nur Modelle mit original Bose Soundsystem
NCFL 2008 - 2015 nur Modelle mit original Bose Soundsystem
